【產品概述】：

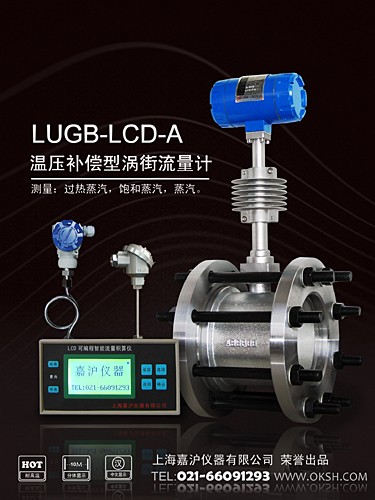

LUGB-A溫壓補償型渦街流量計是上海嘉滬渦街流量計系列的最高配置。可以自動顯示 介質的溫度，壓力，密度，流量，非常的直觀方便。能保證測量介質的最高精度。
通過配套的積算儀，能夠用中文液晶直觀的顯示：瞬間流量，累積流量，溫度，壓力等客戶需要的信息，而且自動帶日，月，年報表。無需人工抄表，直接翻看記錄即可。
上海嘉滬流量計的溫壓補償型渦街流量計標配10米分體電纜，方便遠距離傳輸，解決了高空不方便抄表等困難。

【功能特點】：

1. 可以在溫度壓力變化大的情況下正確的測量被測介質。
2.不受壓力變化限制，可以自動補償運算。
3.不受溫度變化限制，可以自動補償運算。
4.大屏幕中文顯示，直觀，方便。
5.帶來停電記錄，可以知道，什么時間來電，什么時間停電，為停電時間內的估算提供依據。停電數據不丟失。
6.有日?qǐng)?bào)表，月報表功能，可查看 每日的記錄，和每月的記錄，為抄表帶來極大方便。
7.檢測探頭采用國際先進技術封裝，抗振性能優越。
8.壓力損失小，無可動部件，使用壽命長。
9.配套供應法蘭，螺栓，螺母。
10.標配10米專用電纜，顯示表可以放任何地方。
11.編程數據帶密碼鎖定，無法擅自更改。
12.帶實時記錄儀功能。可以查看溫度，壓力，流量等參數的歷史曲線。

【測量介質】：

飽和蒸汽，過熱蒸汽，壓縮空氣，天然氣，煤氣，氮?dú)猓趸迹煽諝猓胰玻淄椋獾葞缀跞魏螝怏w；
熱水，冷卻水，空調循環水等液體介質。

 【應用領域】：

廣泛應用于：化工、食品、造紙、制糖、冶礦、 給排水、環保、水利、鋼鐵、石化、油田、制藥、紡織、酒店等領域中。

 【技術參數】：

【流量范圍】：

【說明書下載】：

pdf格式流量計說明書點擊下載

【如何訂購】：

1.致電 021-66091293，上海嘉滬儀器有限公司，確定產品的型號，規格。
2.確認產品 實際成交單價，數量，生產周期，發貨方式。
3.本產品原則上采用公路物流方式發送，如有其它疑問，請用業務員聯系。
4.匯款發貨：本公司所有訂單均以款到發貨為原則，可電匯到公司賬戶，也可通過在線網銀支付。
5.提供收貨人的姓名，地址，聯系方式。
6.提供開發票的 開票資料和郵寄地址。
非常感謝你的訂購！

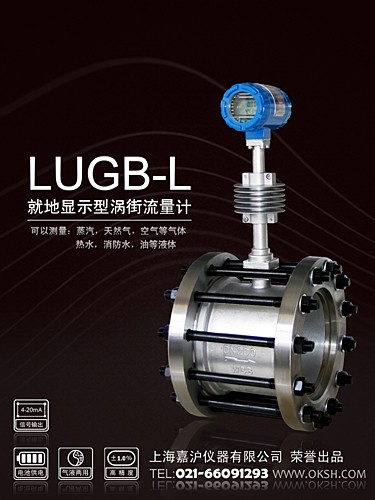

產品名稱：LUGB-L就地顯示型渦街流量計
功能特點	應用領域	技術參數	如何安裝	圖片展示	產品型號	說明書下載
聯系我們：上海嘉滬流量計銷售部 電話：021-66091293，傳真：021-66096621

【產品概述】：

LUGB-L就地顯示型渦街流量計是傳感器和顯示器連接在一起的流量計，由內置電池供電，無需外接電。極大的方便了用戶的安裝和使用。
因?yàn)槠湎冗M(jìn)的測量原理，內部無可動部件，壓力損失小，無需進行現場維護，因此深受廣大用戶的推崇，被廣泛用于紡織、食品、石油、化工、冶金制藥、熱電、造紙工業的計量管理及過程控制。
上海嘉滬的LUGB-L更因其高性價比，和雙排獨立顯示技術，而廣受市場贊譽。并成功應用于 上海世博會 給排水綜合項目中。

【功能特點】：

1. 雙排獨立顯示，上排顯示瞬間流量，下排顯示累積流量，讀數更加直觀。
2.顯示工況或者標況的瞬時流量（瞬間流量）、累積流量（累計流量）、頻率、介質密度、儀表系數等數據。
3.微功耗雙電源：內部3.6V電池供電，工作電流38μ A: 也可外部24VCD供電(4~20mA信號輸出)。
4.斷電保護功能：采用E2PROM技術，數據能長期保存，不會因?yàn)橥ｋ姸鴣G失數據。
5.具有小信號切除功能。
6.檢測探頭采用國際先進技術封裝，抗振性能優越。
7.壓力損失小，無可動部件，使用壽命長。
9.配套供應法蘭，螺栓，螺母。

注意下列情況不推薦使用LUGB-L就地顯示型渦街流量計，而應該選用LUGB-A溫壓補償型渦街流量計：
(1) 環境溫度或流量計轉換器表面受輻射溫度超過６０度。
(2) 介質壓力或溫度變化較大。
(3) 會對傳感器的鋁殼嚴重腐蝕的場合。
(4) 流量計裝在高空或井下調試和抄表不方便的場合。

【測量介質】：

飽和蒸汽，過熱蒸汽，壓縮空氣，天然氣，煤氣，氮?dú)猓趸迹煽諝猓胰玻淄椋獾葞缀跞魏螝怏w；
熱水，冷卻水，空調循環水等液體介質。

 【應用領域】：

廣泛應用于：化工、食品、造紙、制糖、冶礦、 給排水、環保、水利、鋼鐵、石化、油田、制藥、紡織、印染、酒店等領域中。

 【技術參數】：

測量口徑	DN25~DN500	工作電源	3.6V內部電池
測量介質	蒸汽，過熱蒸汽，壓縮空氣，天然氣，煤氣，氮?dú)猓趸迹瑹崴鋮s水等等	顯示方式	雙排液晶顯示
額定溫度	100℃ 或 250℃  或 320℃	顯示內容	瞬間流量，累積流量，密度，頻率，等等
額定壓力	2.5Mpa	顯示單位	噸，m3，用戶可定制
工作環境	0~50℃ IP65	輸出信號	4~20mA（加裝）
流速范圍	液體：0.5~7m/s 氣體：5~70m/s	殼體材質	WCB碳鋼或者SS304不銹鋼

【流量范圍】：

	點擊查看 蒸汽 渦街流量計測量范圍
	點擊查看 液體 渦街流量計測量范圍
	點擊查看 氣體 渦街流量計測量范圍

【說明書下載】：

word格式流量計說明書點擊下載		pdf格式流量計說明書點擊下載

【如何訂購】：

1.致電 021-66091293，上海嘉滬儀器有限公司，確定產品的型號，規格。
2.確認產品 實際成交單價，數量，生產周期，發貨方式。
3.本產品原則上采用公路物流方式發送，如有其它疑問，請用業務員聯系。
4.匯款發貨：本公司所有訂單均以款到發貨為原則，可電匯到公司指定賬戶，也可通過在線網銀支付。
5.提供收貨人的姓名，地址，聯系方式。
6.提供開發票的 開票資料和郵寄地址。
非常感謝你的訂購！

【產品概述】：

LUGB-D普通分體型渦街流量計是渦街傳感器和顯示儀表分開安裝的一種渦街流量計，通過配套的專用電纜將信號傳輸連接起來。
因?yàn)槠湎冗M(jìn)的測量原理，內部無可動部件，壓力損失小，遠傳顯示，集中抄表，因此深受廣大用戶的推崇，如果有多套設備同時使用，這種分體儀表將是最好的解決方案。
LUGB-D采用嵌入式儀表設計，顯示儀表可以嵌入安裝在儀表柜中，可以同其他儀表實行聯通，讀書直觀。
其遠距離傳輸也能解決使用環境的困擾，使渦街流量計能適合多數工況。
標配10米分體電纜，適合遠距離傳輸和集中抄表。

 【功能特點】：

1. 可在高溫環境下使用，耐溫達 250度，定做可達 350度；
2. 可在高位置安裝使用；
3.可在辦公室內讀數抄表；
4.LSD-D表，可以放置在任意地方；
5.可增加其他的附屬功能，如４～２０mA信號輸出，ＲＳ４８５信號輸出，報警輸出，開關量輸出等；
6.數碼管顯示，黑暗中非常顯眼明亮；
7.檢測探頭采用國際先進技術封裝，抗振性能優越；
8.壓力損失小，無可動部件，使用壽命長；
9.配套供應法蘭，螺栓，螺母；
10.標配10米專用電纜，顯示表可以放任何地方。

【測量介質】：

飽和蒸汽，過熱蒸汽，壓縮空氣，天然氣，煤氣，氮?dú)猓趸迹煽諝猓胰玻淄椋獾葞缀跞魏螝怏w；
熱水，冷卻水，空調循環水等液體介質。

 【應用領域】：

廣泛應用于：化工、食品、造紙、制糖、冶礦、 給排水、環保、水利、鋼鐵、石化、油田、制藥、紡織、酒店等領域中。

 【技術參數】：

【流量范圍】：

【說明書下載】：

word格式流量計說明書點擊下載		pdf格式流量計說明書點擊下載

【如何訂購】：

1.致電 021-66091293，上海嘉滬儀器有限公司，確定產品的型號，規格。
2.確認產品 實際成交單價，數量，生產周期，發貨方式。
3.本產品原則上采用公路物流方式發送，如有其它疑問，請用業務員聯系。
4.匯款發貨：本公司所有訂單均以款到發貨為原則，可電匯到公司賬戶，也可通過在線網銀支付。
5.提供收貨人的姓名，地址，聯系方式。
6.提供開發票的 開票資料和郵寄地址。
非常感謝你的訂購！

【產品概述】：

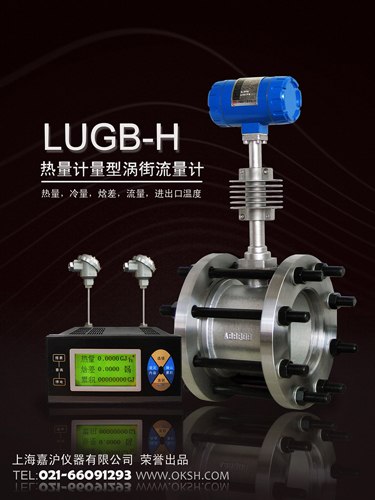

LUGB-H冷熱能量計量型渦街流量計，可測量被測量介質的冷熱能量消耗，也可以計量主管和分管的冷熱能量消耗。為根據能量使用收費提供了可靠依據。
使用冷能量，或用熱能量的用戶，不單根據載熱或者冷媒介質的流量來計費，而根據其制冷或者制熱效果來計費，更加公平合理。
其耐高溫的和低壓力損失的特性，使其能夠運用于 導熱油，蒸汽，熱水，冷凍水等載熱和冷媒介質的測量運用中。
并且標配10米分體電纜，適合遠距離傳輸和集中抄表。

 【功能特點】：

1. 可在高溫環境下使用，耐溫達 250度，定做可達 350度；
2. 可在高位置安裝使用；
3.可在辦公室內讀數抄表；
4.全中文液晶顯示，直觀明了，全部數據帶測量單位顯示，以防誤讀；
5.可增加其他的附屬功能，如４～２０mA信號輸出，ＲＳ４８５信號輸出，報警輸出，開關量輸出等；
6.帶來停電報表記錄功能；
7.檢測探頭采用國際先進技術封裝，抗振性能優越；
8.壓力損失小，無可動部件，使用壽命長；
9.配套供應法蘭，螺栓，螺母；
10.標配10米專用電纜，顯示表可以放任何地方；
11.帶日，月，年自動報表功能，可以節約人力資本；
12.同時顯示 進口，出口的溫度，以及溫差，使系統運行更加直觀；
13.熱量，冷量同時累計，自動切換，無需改變內部設定。

【測量介質】：

飽和蒸汽，蒸汽，熱風，導熱油，熱水，冷卻水，空調循環水等載熱或者冷媒介質。

 【應用領域】：

廣泛應用于：化工、食品、造紙、制糖、冶礦、 給排水、環保、水利、鋼鐵、石化、油田、制藥、紡織、酒店等，特別是空調系統，樓宇自控，計量收費系統，小區物業管理，商業廣場，實驗裝置，工廠工藝流程等等領域。

 【技術參數】：

【流量范圍】：

【說明書下載】：

word格式流量計說明書點擊下載		pdf格式流量計說明書點擊下載

【如何訂購】：

1.致電 021-66091293，上海嘉滬儀器有限公司，確定產品的型號，規格。
2.確認產品 實際成交單價，數量，生產周期，發貨方式。
3.本產品原則上采用公路物流方式發送，如有其它疑問，請用業務員聯系。
4.匯款發貨：本公司所有訂單均以款到發貨為原則，可電匯到公司賬戶，也可通過在線網銀支付。
5.提供收貨人的姓名，地址，聯系方式。
6.提供開發票的 開票資料和郵寄地址。
非常感謝你的訂購！

【產品概述】：

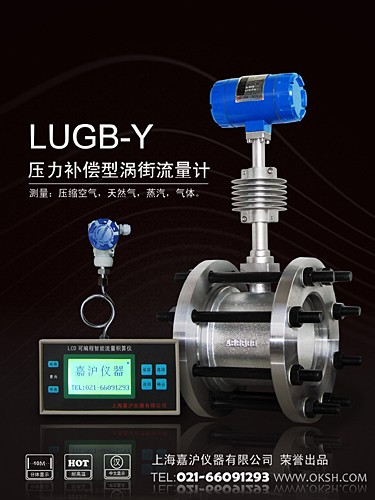

LUGB-Y壓力補償型渦街流量計是特別很對壓力變化對測量精度有較大影響的介質而推出的一種流量計。
可以自動顯示 介質的壓力，密度，流量，非常的直觀方便。能保證測量介質的精度。
通過配套的積算儀，能夠用中文液晶直觀的顯示：瞬間流量，累積流量，壓力等客戶需要的信息，而且自動帶日，月，年報表。無需人工抄表，直接翻看記錄即可。
上海嘉滬流量計的渦街流量計標配10米分體電纜，方便遠距離傳輸，解決了高空不方便抄表等困難。

我們更加推薦您使用我們的LUGB-A溫壓補償型渦街流量計。不單是壓力，更能同時解決壓力和溫度的變化問題。

【功能特點】：

1. 可以在壓力變化大的情況下正確的測量被測介質。
2.不受壓力變化限制，可以自動補償運算。
3.分體顯示，可嵌入儀表柜。
4.大屏幕中文顯示，直觀，方便。
5.帶來停電記錄，可以知道，什么時間來電，什么時間停電，為停電時間內的估算提供依據。停電數據不丟失。
6.有日?qǐng)?bào)表，月報表功能，可查看 每日的記錄，和每月的記錄，為抄表帶來極大方便。
7.檢測探頭采用國際先進技術封裝，抗振性能優越。
8.壓力損失小，無可動部件，使用壽命長。
9.配套供應法蘭，螺栓，螺母。
10.標配10米專用電纜，顯示表可以放任何地方。
11.編程數據帶密碼鎖定，無法擅自更改。
12.帶實時記錄儀功能。可以查看曲線。

【測量介質】：

飽和蒸汽，壓縮空氣，天然氣，煤氣，氮?dú)猓趸迹煽諝猓胰玻淄椋獾葞缀跞魏螝怏w；
熱水，冷卻水，空調循環水等液體介質。

 【應用領域】：

廣泛應用于：化工、食品、造紙、制糖、冶礦、 給排水、環保、水利、鋼鐵、石化、油田、制藥、紡織、酒店等領域中。

 【技術參數】：

【流量范圍】：

【說明書下載】：

pdf格式流量計說明書點擊下載

【如何訂購】：

1.致電 021-66091293，上海嘉滬儀器有限公司，確定產品的型號，規格。
2.確認產品 實際成交單價，數量，生產周期，發貨方式。
3.本產品原則上采用公路物流方式發送，如有其它疑問，請用業務員聯系。
4.匯款發貨：本公司所有訂單均以款到發貨為原則，可電匯到公司指定賬戶，也可通過在線網銀支付。
5.提供收貨人的姓名，地址，聯系方式。
6.提供開發票的 開票資料和郵寄地址。
非常感謝你的訂購！

【產品概述】：

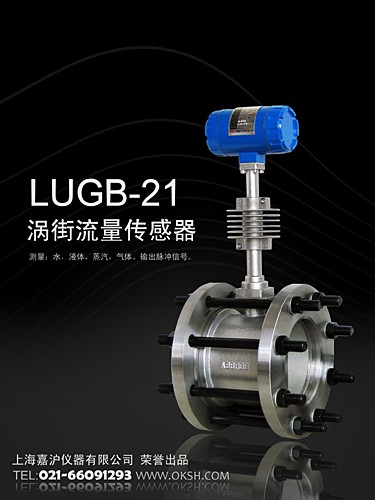

LUGB-21 渦街流量傳感器是單單輸出流量信號的傳感器，不帶任何顯示儀表和信號處理器。
LUGB-21渦街流量傳感器是用來測量液體的，比如水，熱水，冷水等。
LUGB-23渦街流量傳感器是用來測量氣體的，比如蒸汽，壓縮空氣等等。
可以配套上海嘉滬流量積算儀使用：比如：LCD-A可編程流量積算儀，LSD-D電腦流量積算儀，XFR20流量記錄儀，LXH冷熱能量積算儀等等。

【功能特點】：

1.檢測探頭采用國際先進技術封裝，抗振性能優越。
2.壓力損失小，無可動部件，使用壽命長。
3.配套供應法蘭，螺栓，螺母。


【測量介質】：

飽和蒸汽，壓縮空氣，天然氣，煤氣，氮?dú)猓趸迹煽諝猓胰玻淄椋獾葞缀跞魏螝怏w；
熱水，冷卻水，空調循環水等液體介質。

 【應用領域】：

廣泛應用于：化工、食品、造紙、制糖、冶礦、 給排水、環保、水利、鋼鐵、石化、油田、制藥、紡織、酒店等領域中。

 【技術參數】：

【流量范圍】：

【說明書下載】：

pdf格式流量計說明書點擊下載

【如何訂購】：

1.致電 021-66091293，上海嘉滬儀器有限公司，確定產品的型號，規格。
2.確認產品 實際成交單價，數量，生產周期，發貨方式。
3.本產品原則上采用公路物流方式發送，如有其它疑問，請用業務員聯系。
4.匯款發貨：本公司所有訂單均以款到發貨為原則，可電匯到公司指定賬戶，也可通過在線網銀支付。
5.提供收貨人的姓名，地址，聯系方式。
6.提供開發票的 開票資料和郵寄地址。
非常感謝你的訂購！

渦街流量計測量 氣體 的流量范圍

渦街流量計測量 飽和蒸汽 流量范圍

渦街流量計測量 過熱蒸汽 流量范圍

如何安裝渦街流量傳感器

正確地選擇安裝點和正確安裝傳感器都是非常重要的環節，若在安裝環節失誤輕者影響測量精度，重者會影響傳感器的使用壽命，甚至損壞傳感器。

 傳感器對安裝點的上下游直管段有一定要求，否則會影響測量精度。
若傳感器安裝點的上游有漸縮管，傳感器上游應有不小于15D的等徑直管段，下游應有不小于15D的等徑直管段。

若傳感器安裝點的上游有90°彎并沒有或T形接頭，傳感器上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。

若傳感器安裝點的上游在同一平面上有二個90°彎頭，傳感器上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。


若傳感器安裝點的上游在不同平面上有二個90°彎頭，傳感器上游應有不小于40D的等徑直管段，下游應有不小于5D的等徑直管段。


流量調節閥或壓力調節閥盡量安裝在傳感器的下游5D以遠處，若必須安裝在傳感器的上游，傳感器上游應有不小于50D的等徑直管段，下游應有不小于5D的等徑直管段。


特別注意：
1.傳感器安裝點上游較近處若裝有閥門，不斷地開關閥門，對傳感器的使用壽命影響極大，非常容易對傳感器造成永久性損壞。
2.傳感器晝避免在架空的非常長的管道上安裝傳感器，這樣時間一長后，由于傳感器的下垂非常容易千萬傳感器與法蘭間的密封泄漏，若不得已要安裝時，必須在傳感器的上下游2D處分別設置管道緊固裝置。

渦街流量計安裝位置對配管的要求

傳感器對安裝點的上下游直管段有一定要求，否則會影響測量精度。
傳感器安裝點的上下游配管的內徑應與傳感器內徑相同，其應滿足下式的要求。


0.98DN≤D≤1.05DN

DN-------傳感器內徑；D--------配管內徑。
配管應與傳感器同心，同軸念頭應不大于0.05DN。
傳感器與法蘭的密封墊不能凸入管道內，其內徑可比傳感器內徑略大。

渦街流量計安裝對 管道振動的要求

傳感器晝避免安裝在振動較強的管道上，若不得已要安裝時，必須采用減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
特別注意：在空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之后。

渦街流量計安裝對 外部環境的要求

1．傳感器避免安裝在溫度變化很大的場所和受到設備的熱輻射，若必須安裝時，須有隔熱通風的措施。
2．傳感器避免安裝在含有腐蝕性氣體的環境中，若必須安裝時，須有通風措施。
3．傳感器最好安裝在室內，必須安裝在室外時，須有防潮和防曬的措施，注意水是否會順著電纜線流入放大器盒內。
4．安裝傳感器的周圍須有充裕的空間，應有照明燈和電源插座，以便安裝接線和定維護。
5．傳感器的接線位置要遠離電噪聲，如大功率變壓器、電機機和電源等。
6．傳感器安裝點附近不能有無線電收發機存在，否則高頻噪聲會干擾傳感器的正常使用。

現場安全操作注意事項

除應遵守儀表和現場的技術規范外，在流量計的安裝、接線、現場調試和故障處理過程中，還應特別強調安全　操作，這是防止防止發生人身安全事故和設備事故的前提。在這里，我們請您特別注意以下內容：
　一、　機械安裝安全事項

　(1)不能帶壓拆卸儀表
　 在維修工作中，如果要拆卸儀表，必須事先檢查，原管道內是否有壓力，如果有壓力一定要關閉上游閥門和下　游閥門，并打開泄壓閥泄壓，確認管道內已經沒有壓力，才能進行拆表工作。
　 (2)如果原管道內是有毒或腐蝕性介質，拆卸過程中必須采取保護措施，不能造成對人員與環境的毒害與污染
　 (3)如果管道內是易燃易爆介質，在安裝與拆卸時，應與安全部門聯系，采取防護措施。

　二、　電氣安裝與維修安全事項
　 (1) 在流量計進行接線與拆線時間，切忌帶電作業。
　 (2) 對于電源負端不能接地的渦街流量計，接線后通電前應檢查電源負端與“地”之間的絕緣電阻，且絕緣電阻不　　小于20MΩ。
　 (3) 在防爆現場維修時，不能帶電打開轉換器前后端蓋。
　 (4) 對于電源負端不能接地的渦街流量計，現場測試時，應采用電池供電的電子儀器，且儀器的負端不能接地　。所使用的示波器必須有差分型輸入端，且測量時應置于交流檔。

　三、　開機、停機安全操作
　 (1) 開機　

●接通電源，觀察儀表通電后有無異常現象；
●確認通電后無異常現象，先緩慢打開旁通閥，讓流體通過旁通閥流動；
●緩慢打開上游閥門，讓流體進入測量管道和儀表，確認無異常現象后，再緩慢打開下游閥門，讓流體經過渦街流量計和配套的壓力傳感器和溫度變送器；
●流量穩定，各儀表工作正常后，緩慢關閉旁通閥門，儀表進入正常運行；
●全開上游閥門，調節下游閥門，使渦街流量計工作在常用流量范圍。

　 (2) 停機安全操作
　　 在渦街流量計運行結束或運行過程中，出現故障需要停機處理時請按以下程序操作：　　
●先切斷電源；
●打開旁通閥門，讓流體流經旁通管路；
●關閉上游閥門；
●關閉下游閥門；
●如果要從管道上拆卸渦街流量計的傳感器，必須先泄壓，待管道內壓力與外界大氣壓相同時，才能進行拆卸作業。
●開機、停機操作時，切忌急開關上，下閥門，以免產生壓力重疊或水擊現象，損壞流量計或其他設備。

例：DN100口徑的溫壓補償型渦街流量計，測量蒸汽，耐溫250℃，碳鋼殼體。
        型號為：LUGB-A-23-10 -C13
       如果用上海嘉滬短型號標識為：LUGB-A-C-DN100-Q 同樣有效。
